Длина волны: | 793nm | Сила выхода: | 90W |
---|---|---|---|
Диаметр ядра волокна: | 106.5µm | предохранение от обратной связи: | 1900-2100nm |
Применения: | Источник насоса лазера волокна | имя: | источник насоса лазера forFiber лазера диода наивысшей мощности 793nm 90W соединенный волокном |
Высокий свет: | соединенный волокном лазер диода 793nm,соединенный волокном лазер диода 90w,волокно соединило лазер диода 90w |

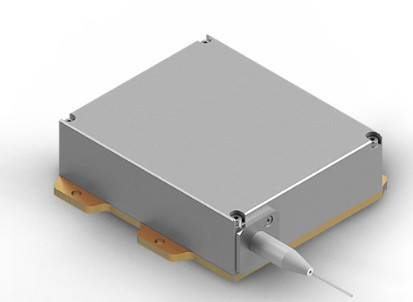

источник насоса лазера forFiber лазера диода наивысшей мощности 793nm 90W соединенный волокном
Особенности:
длина волны 793nm
сила выхода 90W
диаметр ядра волокна 106.5µm
0.22N.A.
предохранение от обратной связи 1900nm-2100nm
Применения:
Источник насоса лазера волокна
Спецификации (25℃)
|
Символ
|
Блок
|
K793DN1RN-90.00W | |||
Минимум | Типичный | Максимум | ||||
Оптически данные | Сила CW-выхода | Po | W | 90 | - | - |
Разбивочная длина волны | λc | nm | 793±3 | |||
Спектральная ширина (FWHM) | △λ | nm | - | 3 | 5 | |
Перенос длины волны с температурой | △λ/△T | nm/℃ | - | 0,3 | - | |
0.15/0.22NA | - | % | 85 | 90 | - | |
Электрические данные | Электрическ-к-оптически эффективность | PE | % | 38 | - | |
Течение порога | lth | - | 11 | 12,5 | ||
Рабочий ток | сокращайте | - | 1,6 | - | ||
Рабочий потенциал | Vop | V | - | 21,6 | 24 | |
Эффективность наклона | η | W/A | - | 9,5 | - | |
Данные по волокна
|
Диаметр ядра | Dcore | μm | - | 106,5 | - |
Диаметр плакирования | Dclad | μm | - | 125 | - | |
Численная апертура | NA | NA | - | 0,22 | - | |
Длина волокна | Если | m | - | 2,0 | - | |
Диаметр трубопровода волокна свободный | - | mm | 0.9mm | |||
Минимальный радиус загиба | - | mm | 50 | - | - | |
Прекращение волокна | - | - | - | Никакие | - | |
Изоляция обратной связи | Длина волны заднего отражения | λ | nm | 1900-1200 | ||
Изоляция заднего отражения | - | dB | - | 30 | - | |
Другие | ESD | Vesd | V | - | - | 500 |
Температура хранения | Tst | ℃ | -20 | - | 70 | |
Temp руководства паяя | Tls | ℃ | - | - | 260 | |
Приведите паяя время | t | sec | - | - | 10 | |
Работая температура случая | Верхняя часть | ℃ | 20 | - | 30 | |
Относительная влажность | RH | % | 15 | - | 75 |
